Ripristino Strutturale della Chiesa di Sant'Anna a Reno Centese - Ferrara

Architettura Strutturale ha effettuato un intervento di ripristino strutturale per la Chiesa di Sant'Anna a Reno Centese in provincia di Ferrara.

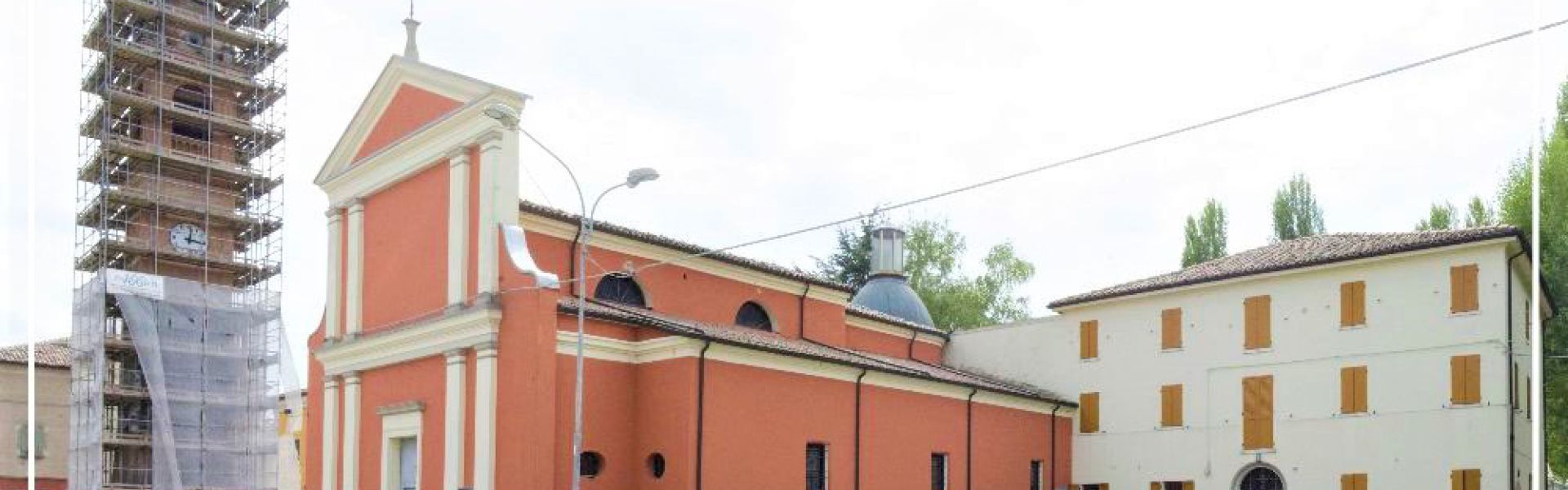

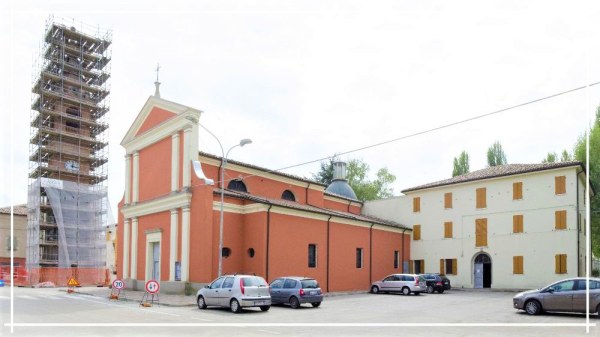

La chiesa di Sant’Anna, sita nel centro della località di Reno Centese fa parte di un complesso che comprende inoltre la Canonica, a essa annessa, e il campanile.

La chiesa costituisce un’architettura minore ed è costituita da impianto longitudinale che si sviluppa attraverso: navata centrale, due navate laterali per lato, abside semicircolare interno con catino e calotta, transetto e una cappella laterale con crociera coperta a cupola.

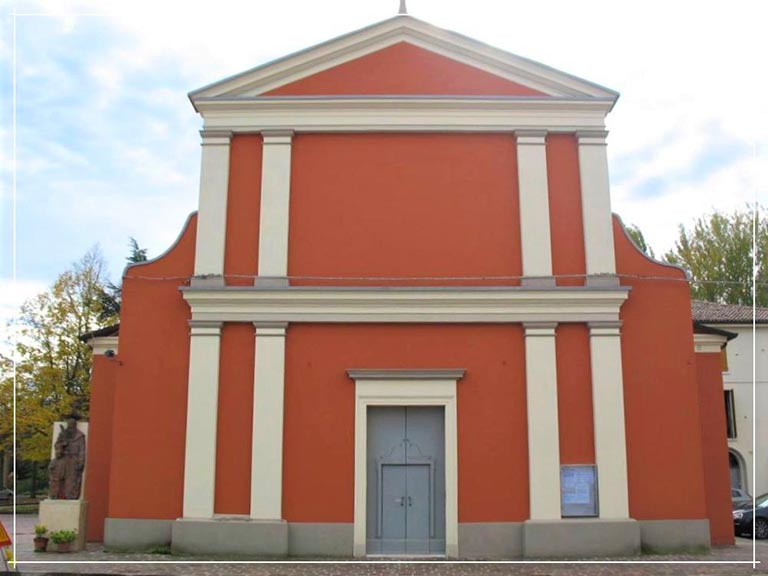

Il fronte principale di sobrio gusto neoclassico presenta un impaginato costituito da due registri inquadrati da lesene e sormontati da un semplice timpano.

Dalla suddivisione della si può individuare la divisione interna in cinque navate: la parte centrale, contornata da lesene, corrisponde alla navata centrale e le ali, che individuano le navate laterali, sono connesse a quest’ultima con volute in muratura.

In seguito agli eventi sismici del maggio 2012, la chiesa di S. Anna è stata danneggiata riportando un grave quadro fessurativo nelle parti interne e sui prospetti esterni.

In particolare si individuano i seguenti danni e meccanismi generatisi (Linee Guida per la valutazione e riduzione del rischio sismico del patrimonio culturale):

• Ribaltamento facciata
• Ribaltamento timpano
• Lesioni sui prospetti esterni e sulla muratura interna
• Distacchi interni
• Lesioni sugli archi della navata centrale, delle navate laterali
• Lesioni in chiave agli archi del presbiterio
• Lesione in chiave all’arco della cappella votiva
• Lesioni sulle volte a botte delle navate laterali e delle volte a vela delle navate laterali
• Lesioni sulle volte in arellato della navata centrale, del presbiterio e dell’abside
• Lesioni sulla cupola della cappella votiva
• Lesioni sulle cornici e sugli stucchi

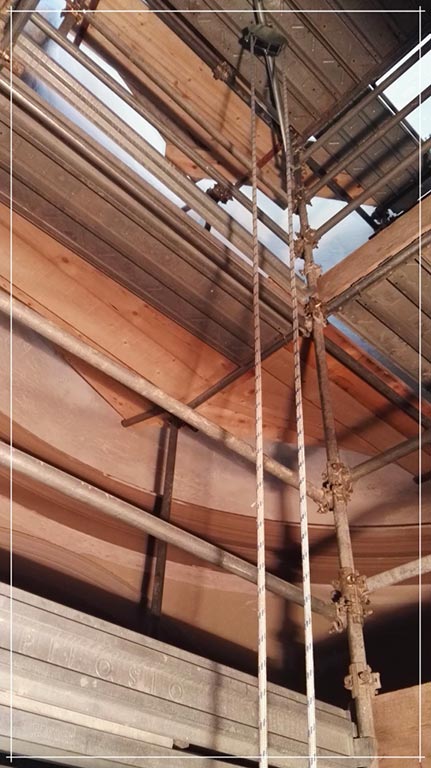

La Protezione Civile, in seguito ai primi sopralluoghi effettuati subito dopo il sisma, ha predisposto l’esecuzione di puntellature a tubi e giunti sui tre archi maggiormente lesionati: l’arco del presbiterio, l’arco d’entrata alla cappella votiva e un arco della navata laterale.

Individuati i punti deboli ed i possibili cinematismi, analizzando il quadro fessurativo che si è manifestato sulle strutture della chiesa, gli interventi progettati che mirano a risarcire l’effetto del degrado e dei danni provocati dall’evento sismico del maggio 2012 sono i seguenti:

• Inserimento di tiranti trasversali

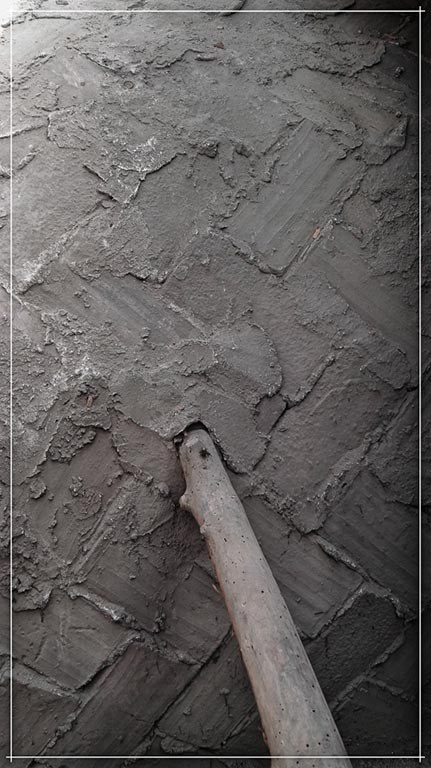

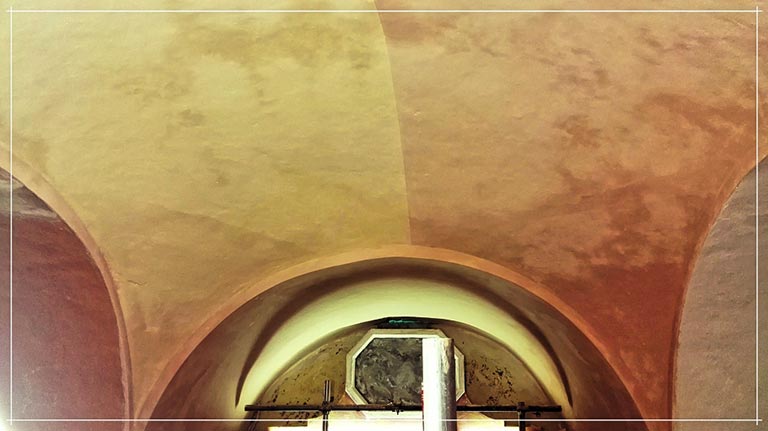

• Consolidamento delle volte a botte e delle volte a vela in mattoni in foglio con rete in fibra di basalto

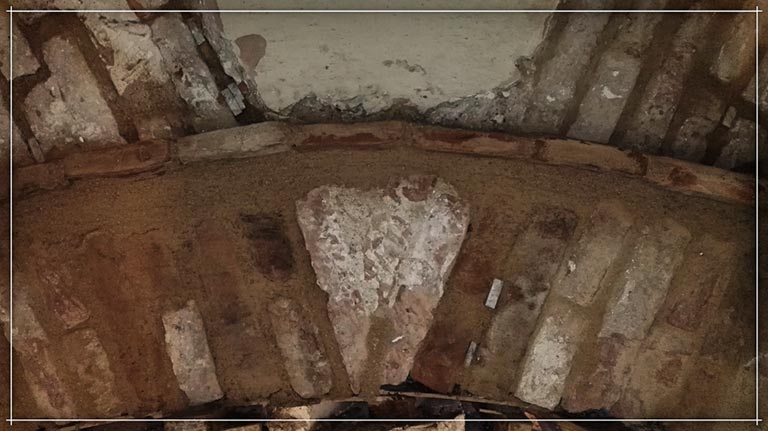

• Consolidamento dell’arco tra presbiterio e navata centrale attraverso la tecnica dello scuci-cuci
• Consolidamento della cupola e delle volte a botte mediante ristilatura dei giunti ed inserimento di cunei in acciaio inox
• Consolidamento delle volte in arellato attraverso cordoni in rete in fibra di lino
• Consolidamento della muratura fortemente lesionata mediante tecnica dello scuci-cuci
• Consolidamento della muratura mediante iniezioni di malta a base di calce
• Consolidamento delle cornici mediante l’inserimento di barre di fissaggio e stuccatura delle lesioni
• Sostituzione del presidio antiribaltamento della facciata

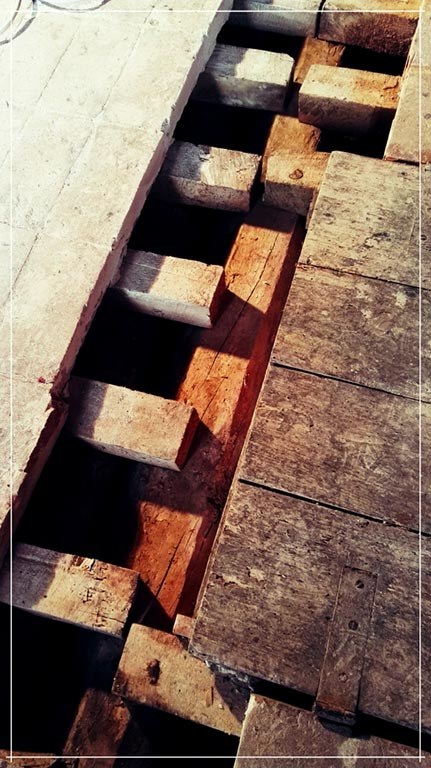

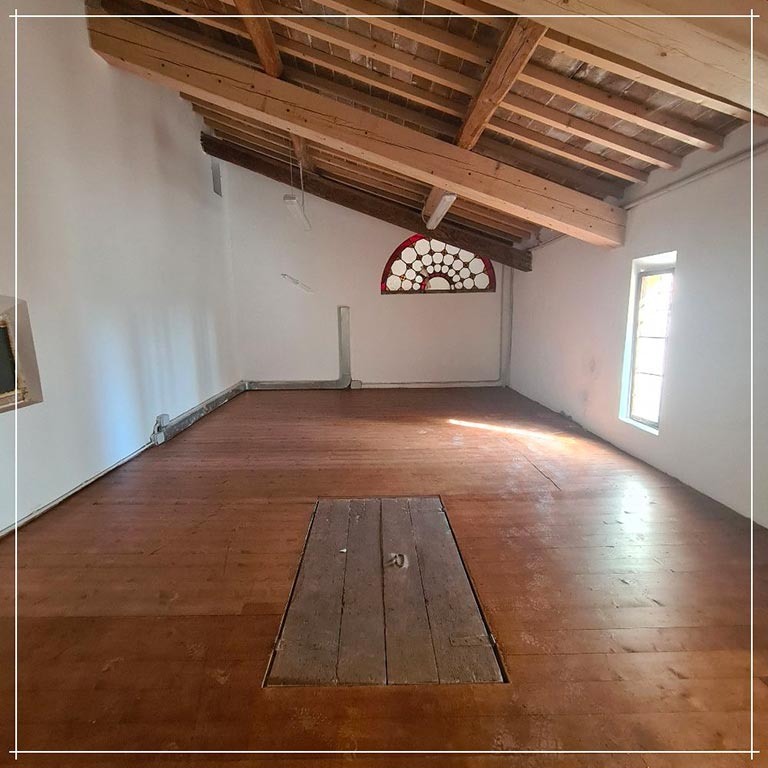

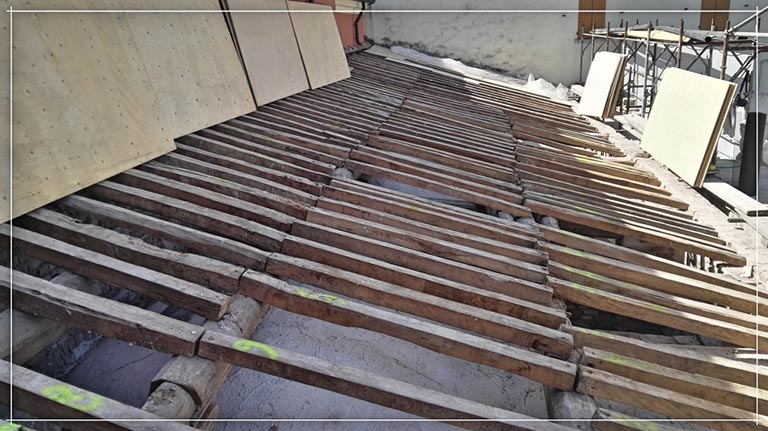

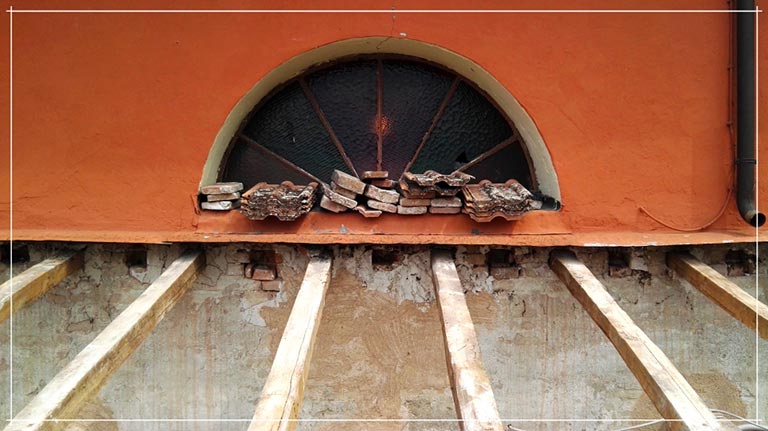

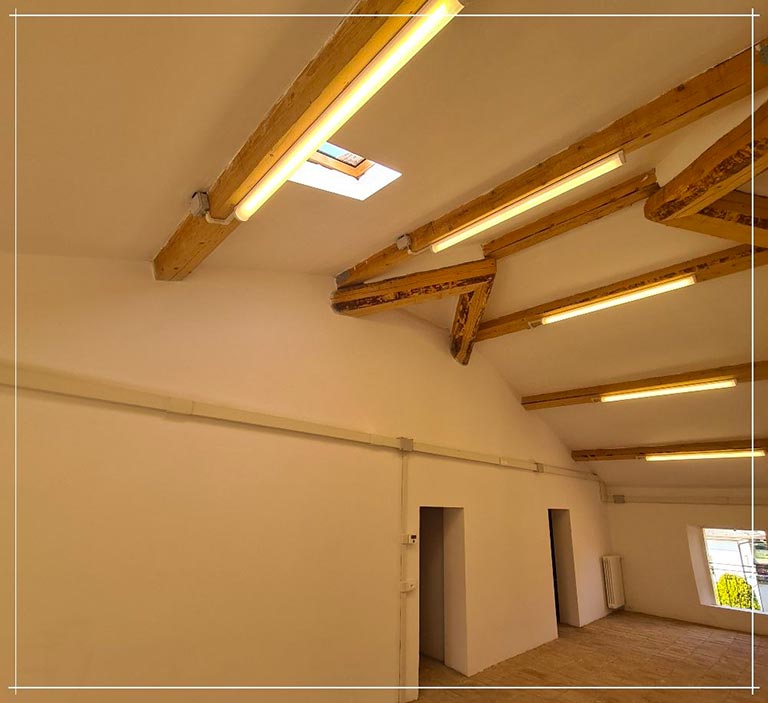

• Irrigidimento e controventamento delle falde di copertura della chiesa

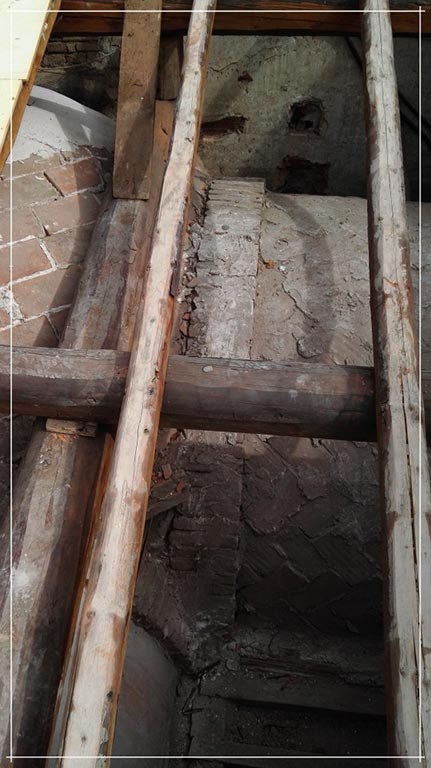

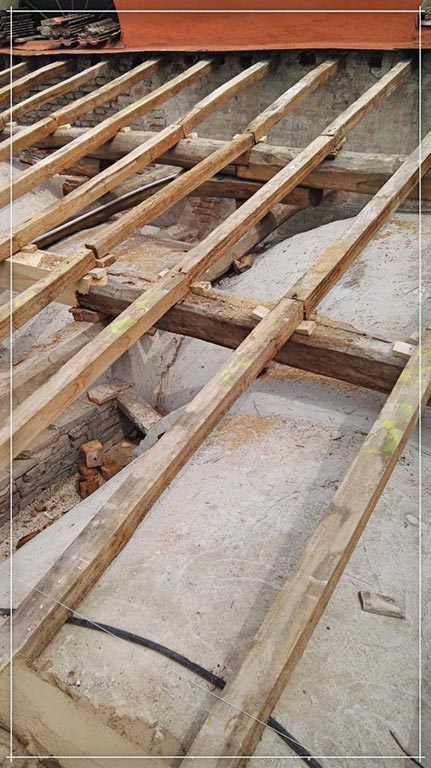

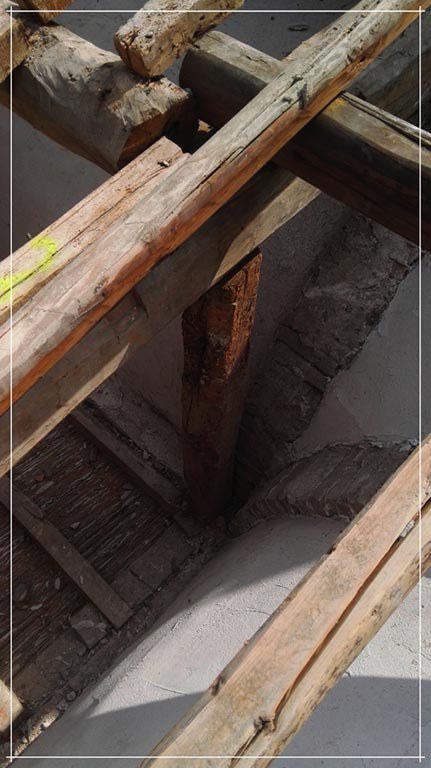

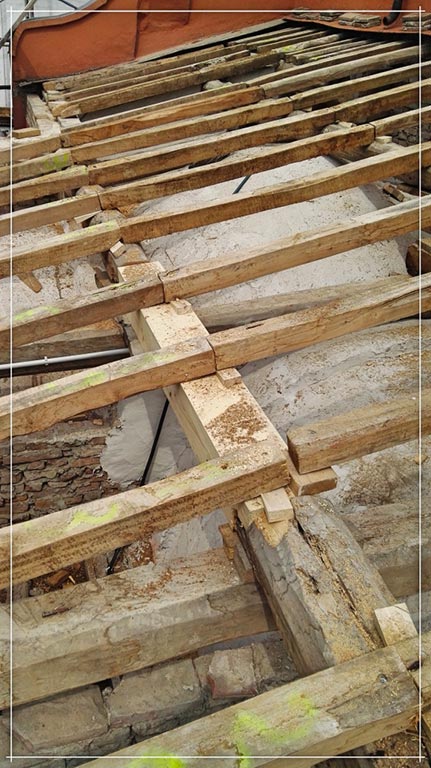

• Miglioramento delle connessioni tra i vari elementi lignei di copertura
